验证VPCs

查看子网，路由表等。

1.在AWS管理控制台中，选择“Service”，然后选择“VPC” 服务。 或点击如下链接https://us-east-2.console.aws.amazon.com/vpc/home?region=us-east-2 进入 VPC Console.

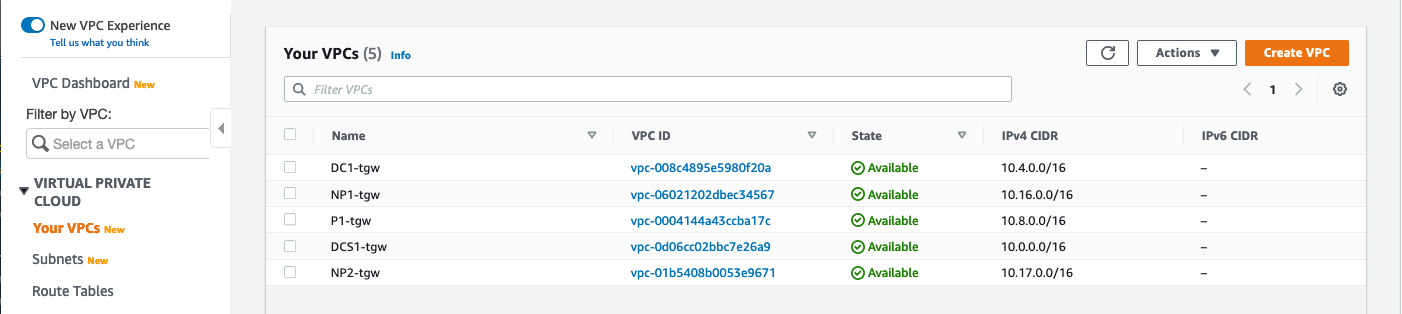

1.从左侧菜单中选择 Your VPCs 。注意，我们已经创建了以下5个VPC。

  • P1-tgw
  • NP1-tgw
  • NP2-tgw
  • DCS1-tgw
  • DS1-tgw

2.关于VPC的其他资源，例如 subnets（子网） 和Routes tables(路由表)。

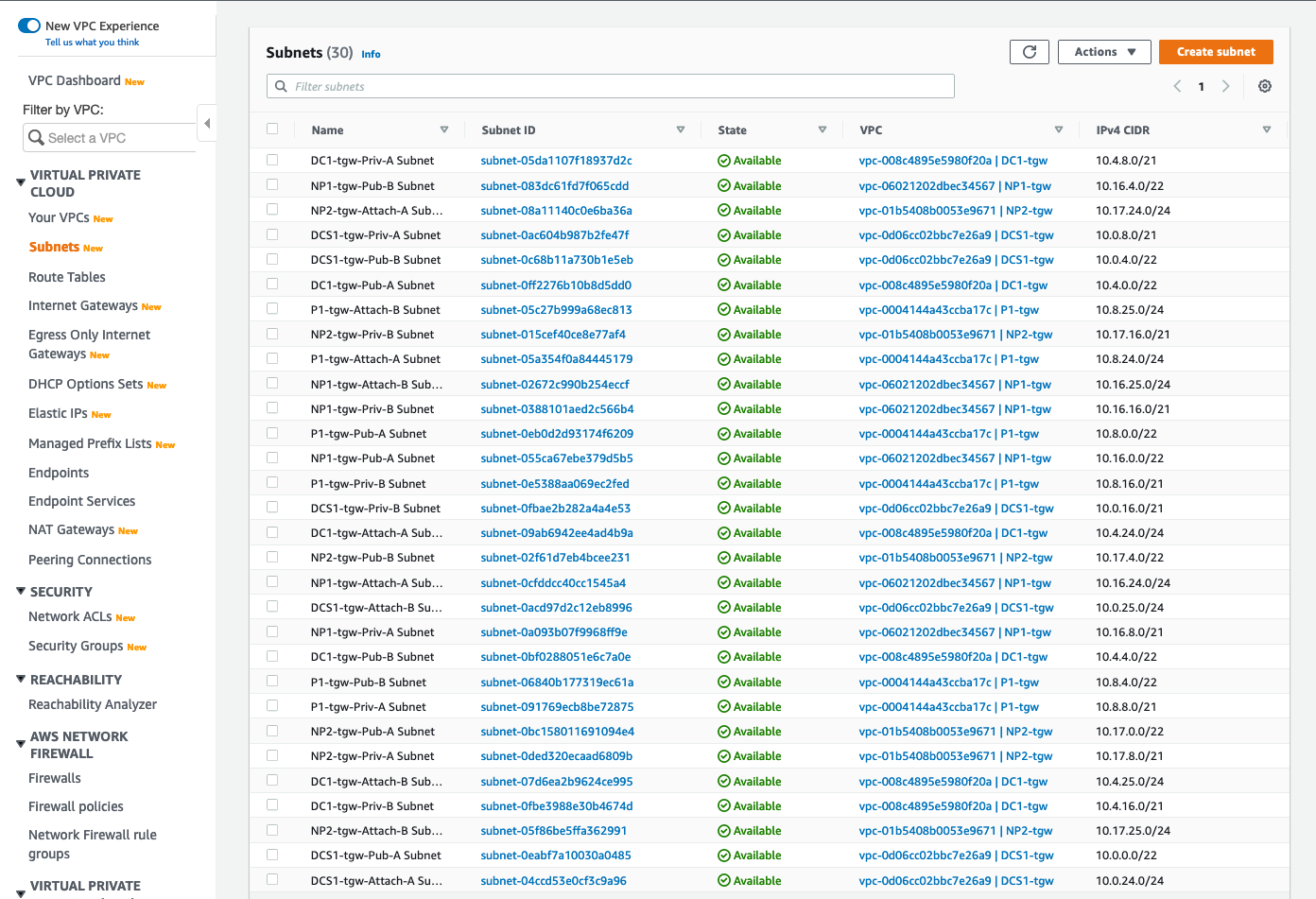

subnets（子网）

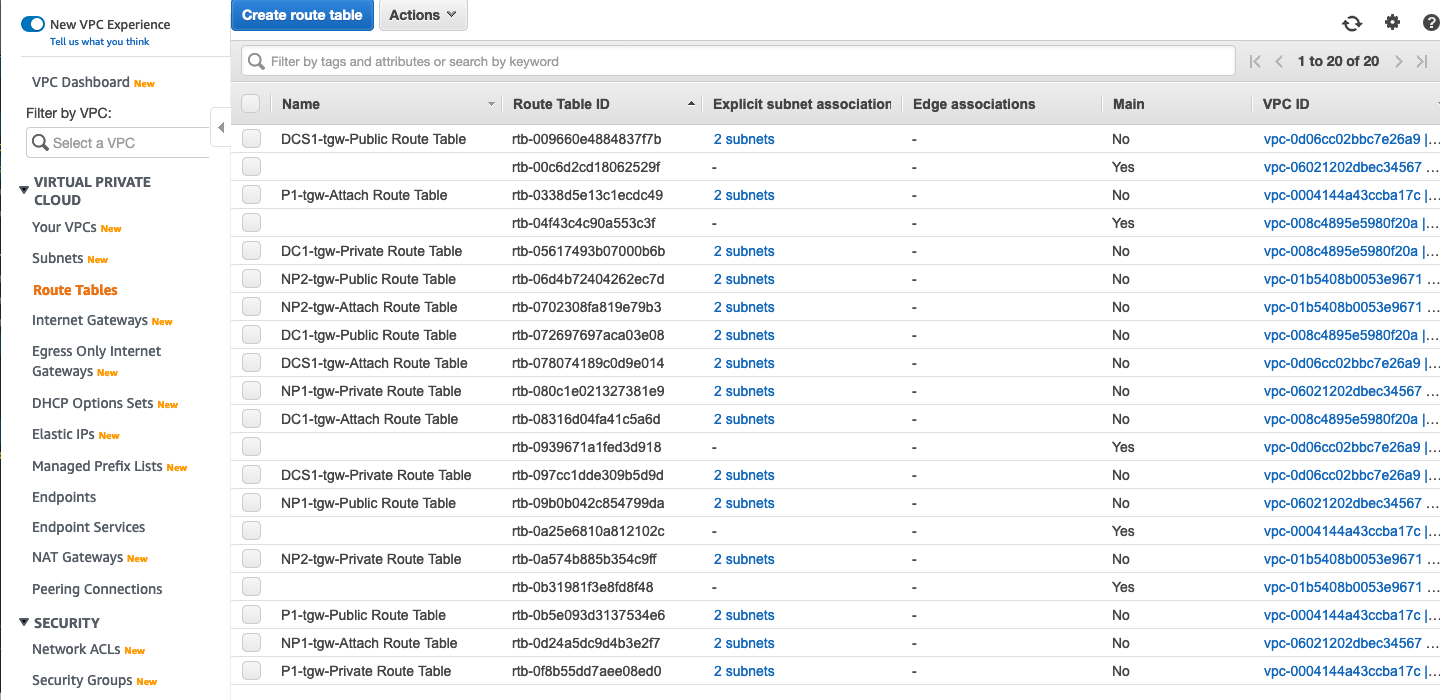

Routes tables(路由表)

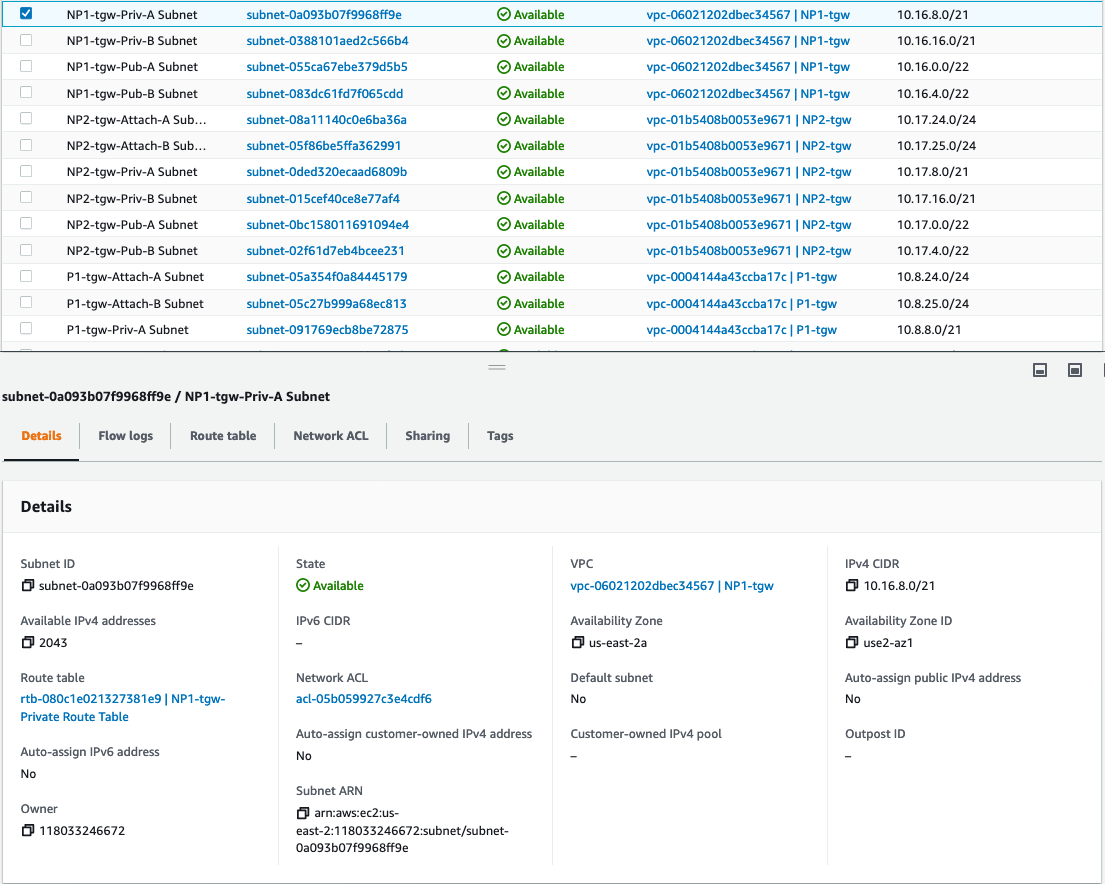

例如，您会注意到 NP1-tgw-Priv-A Subnet 和NP1-tgw-Priv-B subnet 共享相同的“Route tables”，即 NP1-tgw-Private Route table。并且该路由表仅具有本地VPC CIDR块的路由。 如下图所示。

验证 Linux EC2实例

由于在例如 NP1-tgw-Priv-A 子网里面 EC2 实例是没有公网 IP 地址，如果需要针对其进行 ping 的连通性测试，需要使用 AWS systems session manager 进行连接。

  1. 在AWS管理控制台中，选择“Sevice”，然后选择“system manager”。 * AWS Systems Manager使您能够获得运营见解并就AWS资源采取行动。我们将只看一下Systems Manager的几种功能之一。*

或者 点击 https://us-east-2.console.aws.amazon.com/ec2/v2/home?region=us-east-2

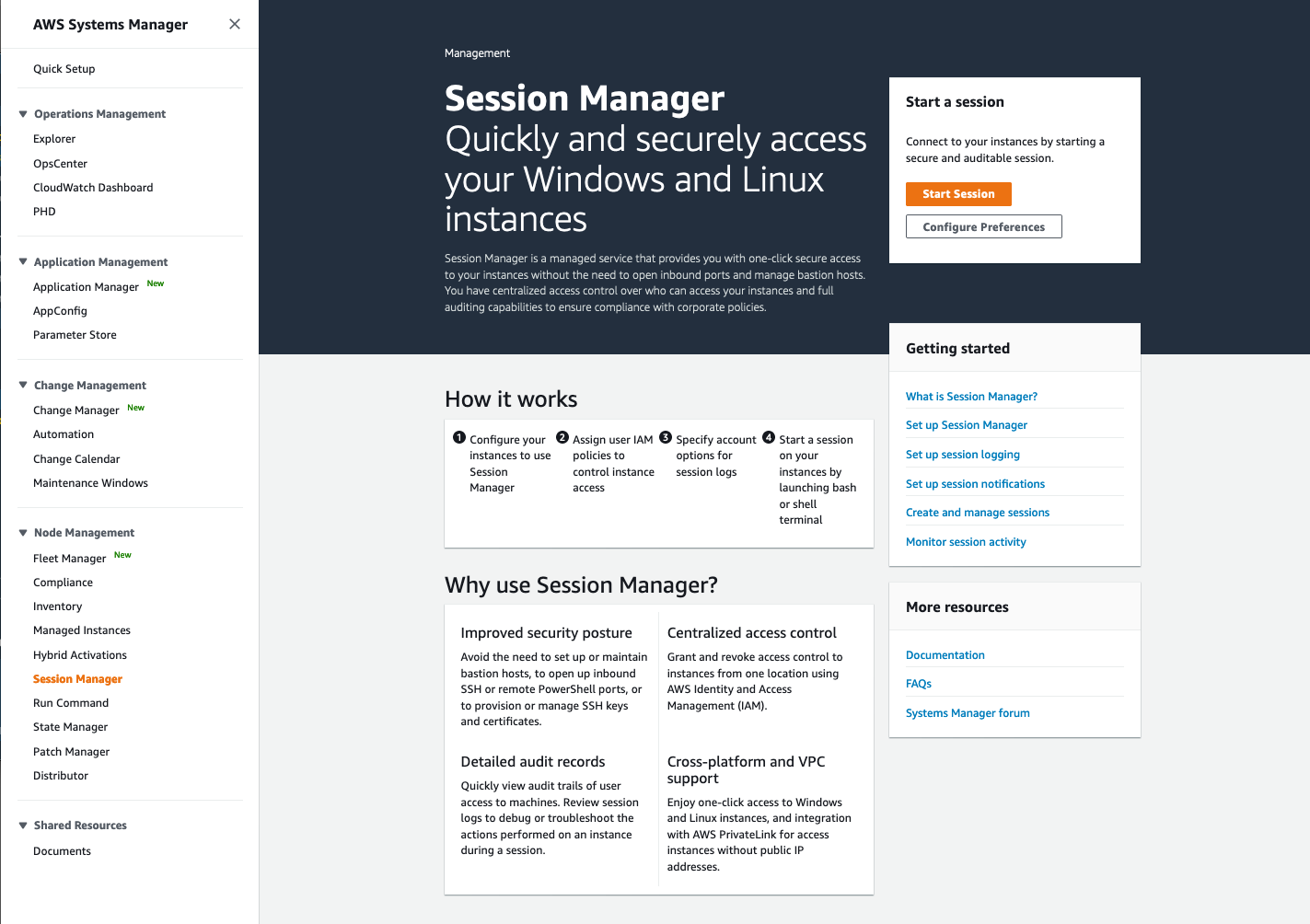

  1. 从左侧菜单中，向下滚动并选择session manager。
  2. 点击右上角的 [Start Session] 按钮。通过会话管理器，我们可以使用IAM角色和策略来确定谁具有控制台访问权限，而不必管理实例的SSH密钥。

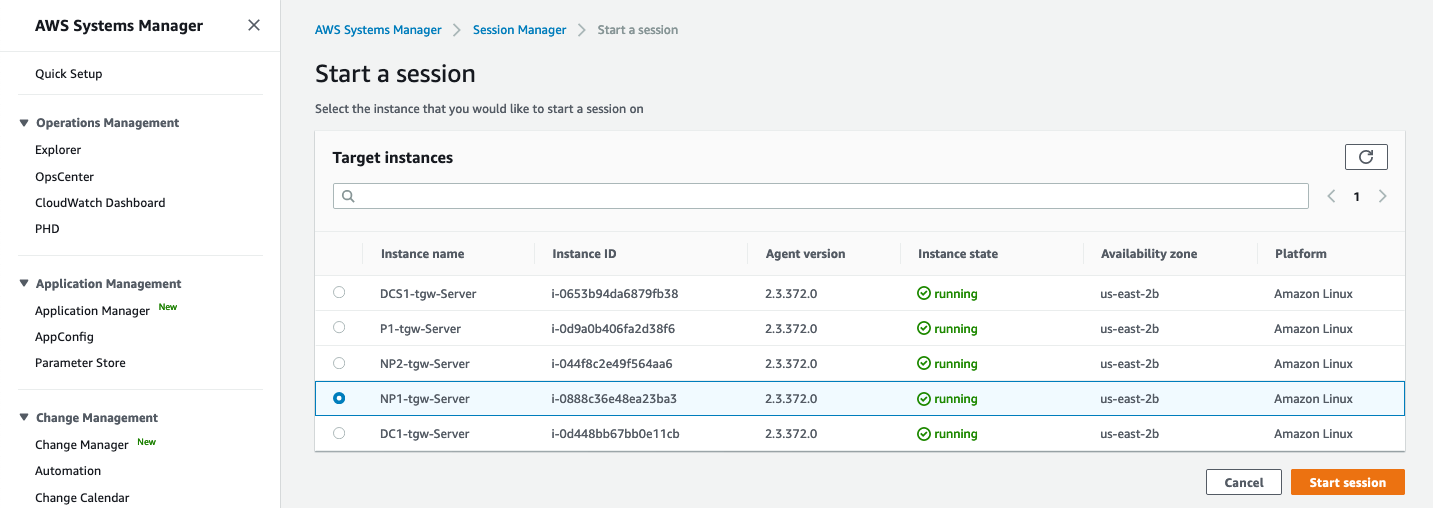

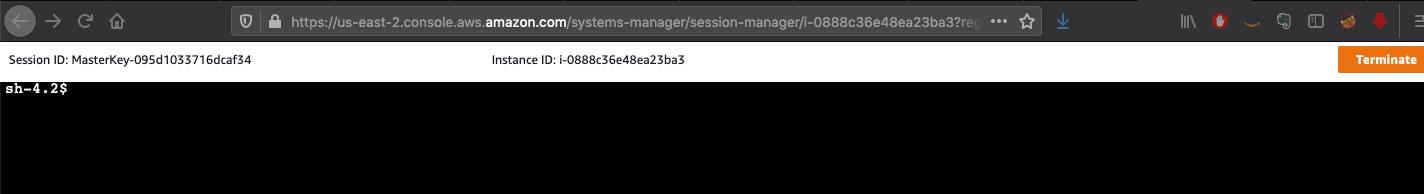

4.选择您要登录的实例旁边的单选按钮（例如NP1-tgw-server）。点击 [Start Session] 按钮。 现在，您将收到该实例的Bash shell提示。

  1. 运行如下的命令 ifconfig

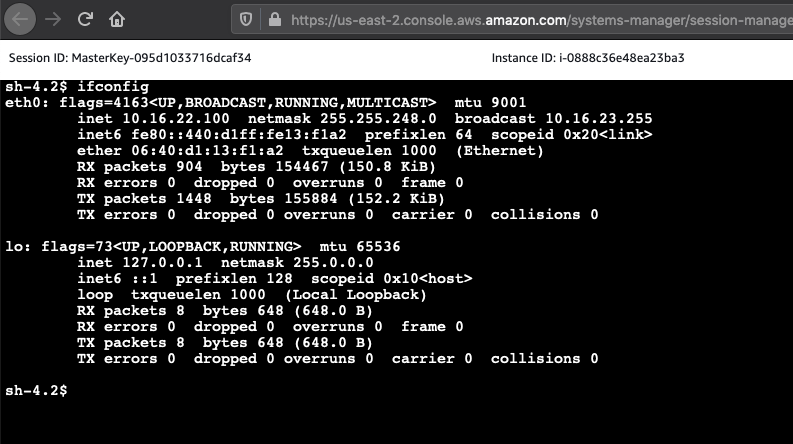

输出如下

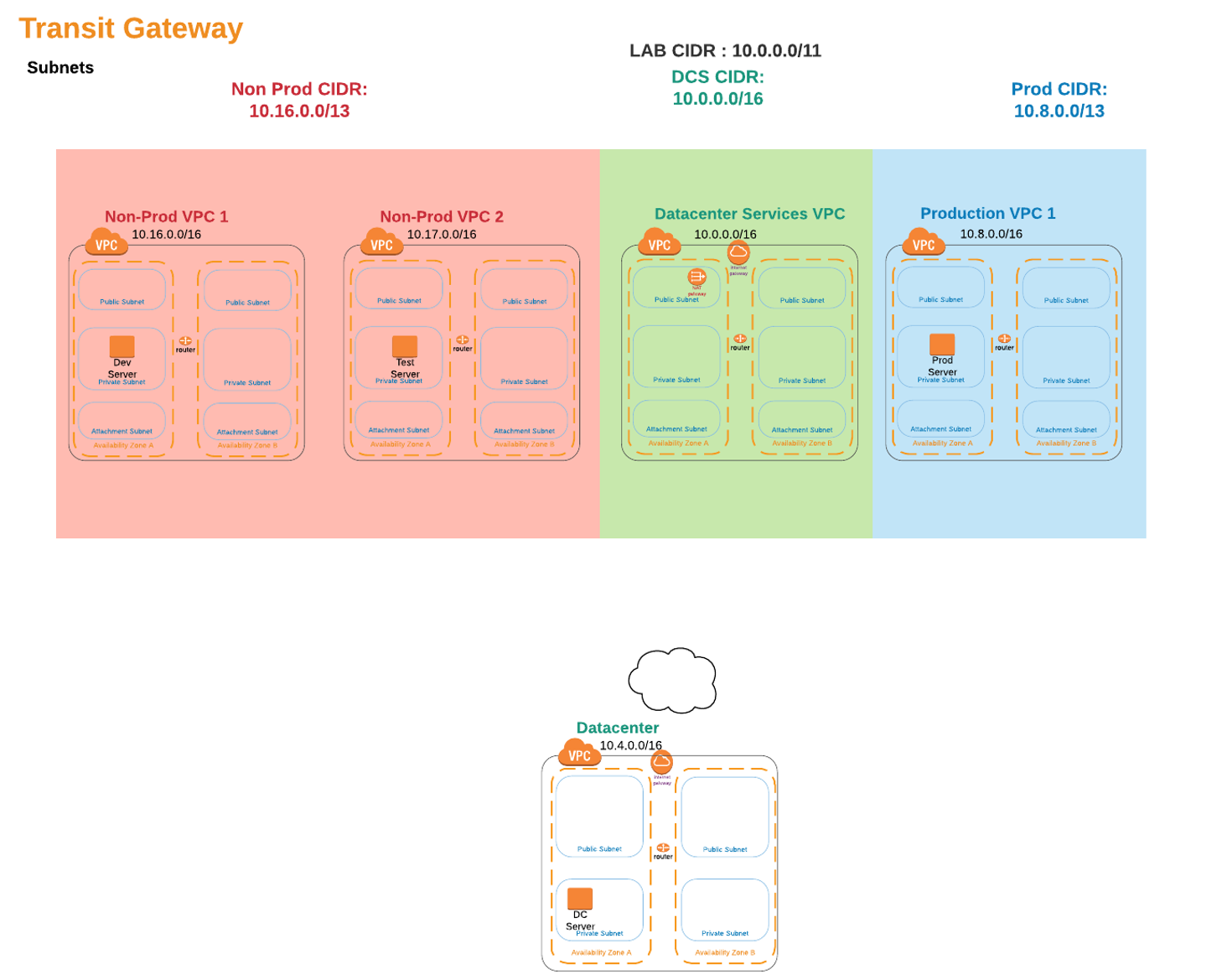

现在，您已经完成了基本的 VPC 及 测试 EC2示例部署。 现有的网络拓扑如下图所示。
